Beschrijving

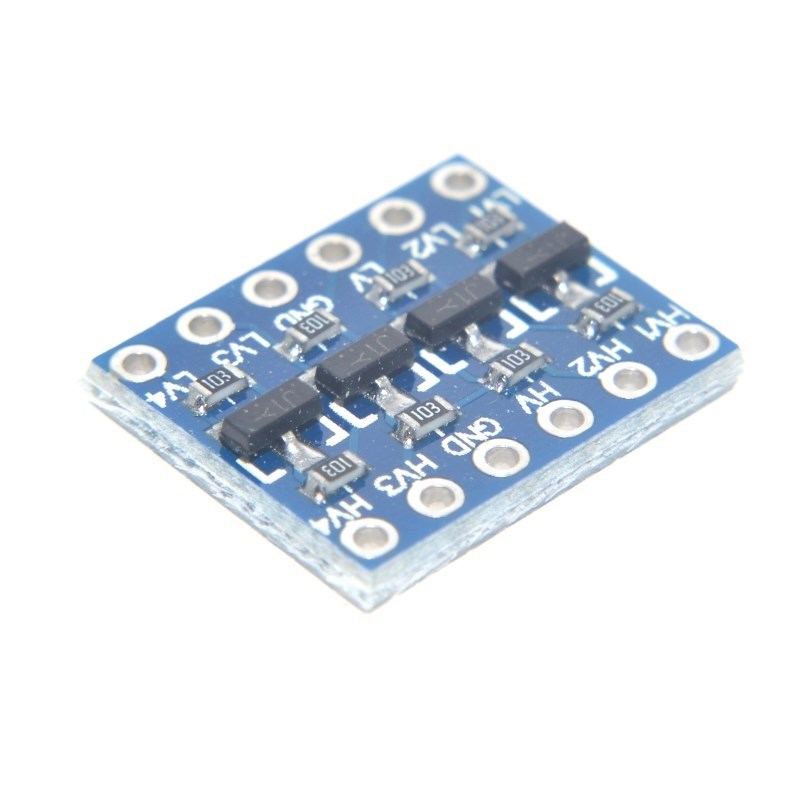

Als je ooit geprobeerd hebt een 3.3 V apparaat en een 5 V systeem te combineren dan weet je wat voor een uitdaging dit kan zijn. De bi-directionele level converter is een kleine apparaat die veilig stappen omlaag en omhoog kan doen en dat tegelijkertijd. Deze niveau converter werkt ook met 2.8 V en 1.8 V apparaten. Het verschil met de vorige versies van deze Logic level converter is dat u nu veilig uw hoge en lage spanningen en Up en down tussen op hetzelfde kanaal kunt zetten. Elk niveau converter heeft de beschikking over 4 pins op de hoge kant en 4 pins op de lage kant. Dit als twee ingangen en twee uitgangen aan elke kant.
De niveau converter is zeer gebruiksvriendelijk. Het board moet worden gevoed uit de twee spanningen bronnen (hoogspanning en laagspanning) dat uw systeem gebruikt. Hoge spanning (5 V bijvoorbeeld) om de HV’ pin te voeden, lage spanning (3.3 V bijvoorbeeld) om LV’ te voeden. En grond van de systeem op de GND’ pin.
Aandachtspunten
- Je hebt aan beide kanten een stroom bron nodig.
- uitermate geschikt voor de WEMOS D1 mini met zijn 3.3v en 5v uitgang je kunt namelijk niet direct een 5v single relay schakelen, maar een 3v single relay wel.
Specificaties Bi-directionele level converter
| Type | IIC I2C Logic Level Converter |
| Circuitspanning | 3 V en 5 V |
| Lengte | 16mm |
| Breedte | 13mm |
| Lage pins | 4 |
| Hoge pins | 4 |
